Art-Nr.: 6000-431-885

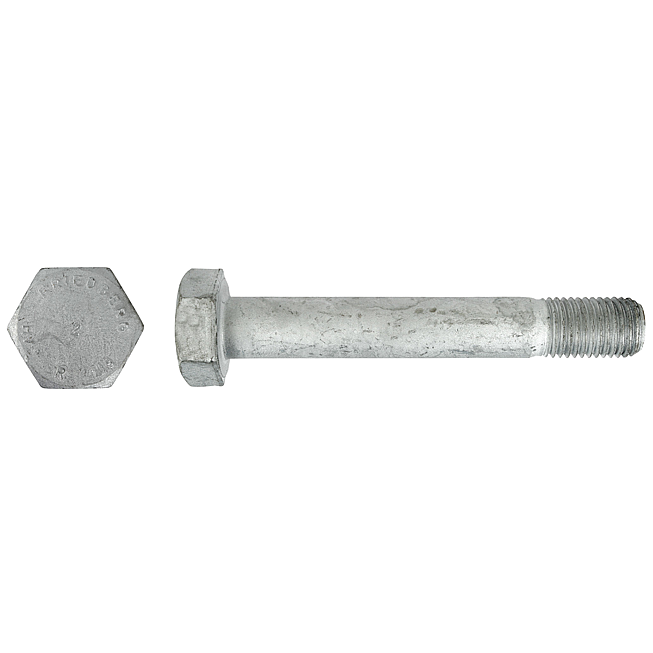

HV-Schraube DIN EN 14399-4 10.9 feuerverzinkt, SW 22 M12 x 30
SW 22 M12 x 30; 0079 012 30
- Große Unterkopffläche für geringe Flächenpressung
- Großer Unterkopfradius für geringe Kerbwirkung
- Definierte Reibeigenschaften ermöglichen planmäßiges Vorspannen
Einsatzgebiete:
Für HV-Verbindungen bei Stahlkonstruktionen
Umkarton Menge:
100
Hinweis:
Es sind nur komplette Garnituren (1 Schraube, 1 Mutter, 2 Scheiben) eines Herstellers zu verwenden. Produkte nach den neuen europäischen
Produktnormen EN 14399-4 und EN 14399-6 mit CE-Zeichen ersetzen die entsprechenden nationalen Produkte DIN 6914 ff. mit Ü-Zeichen.
Vorteile:
Einsatzgebiete:
Für HV-Verbindungen bei Stahlkonstruktionen
Umkarton Menge:
100
Hinweis:
Es sind nur komplette Garnituren (1 Schraube, 1 Mutter, 2 Scheiben) eines Herstellers zu verwenden. Produkte nach den neuen europäischen
Produktnormen EN 14399-4 und EN 14399-6 mit CE-Zeichen ersetzen die entsprechenden nationalen Produkte DIN 6914 ff. mit Ü-Zeichen.
Vorteile:
- Große Unterkopffläche für geringe Flächenpressung
- Großer Unterkopfradius für geringe Kerbwirkung
- Definierte Reibeigenschaften ermöglichen planmäßiges Vorspannen
- Chargenkennzeichen auf dem Produkt - Damit darf auf die Forderung einer Abnahmeprüfbescheinigung 3.1 verzichtet werden
- (siehe Tab. 1 DIN EN 1090-2:2011-10)
- CE-Zeichen - Geregeltes Bauprodukt
Ausführung:
Mit großer Schlüsselweite
Einsatzgebiete:
Für HV-Verbindungen bei Stahlkonstruktionen
Umkarton Menge:
100
Hinweis:
Es sind nur komplette Garnituren (1 Schraube, 1 Mutter, 2 Scheiben) eines Herstellers zu verwenden. Produkte nach den neuen europäischen
Produktnormen EN 14399-4 und EN 14399-6 mit CE-Zeichen ersetzen die entsprechenden nationalen Produkte DIN 6914 ff. mit Ü-Zeichen.
Vorteile:
- Große Unterkopffläche für geringe Flächenpressung
- Großer Unterkopfradius für geringe Kerbwirkung
- Definierte Reibeigenschaften ermöglichen planmäßiges Vorspannen
- Chargenkennzeichen auf dem Produkt - Damit darf auf die Forderung einer Abnahmeprüfbescheinigung 3.1 verzichtet werden
- (siehe Tab. 1 DIN EN 1090-2:2011-10)
- CE-Zeichen - Geregeltes Bauprodukt
Ausführung:
Mit großer Schlüsselweite
Technische Daten
| b | 21 |
| D | M 12 |
| EN | 14399-4 |
| EN-Norm | 14399-4 |
| Festigkeitsklasse | 10.9 |
| Gewindeart | MetrischesGewinde |
| Gewindelänge (metrisches Gewinde) | 21 mm |
| k | 8 |
| Klemmbereich max. | 16 mm |
| Klemmbereich min. | 11 mm |
| Klemmlänge | 11 - 16 |
| Kopfhöhe | 8.0 mm |
| Länge | 30 mm |
| Länge (L) | 30 |
| Nenndurchmesser | 12 mm |
| Oberfläche | Feuerverzinkt |
| S | 22 |
| SW | 22mm |
| Werkstoff | Stahl |
| EAN | 4029484431885 |
+
