Art-Nr.: 8000-233-397

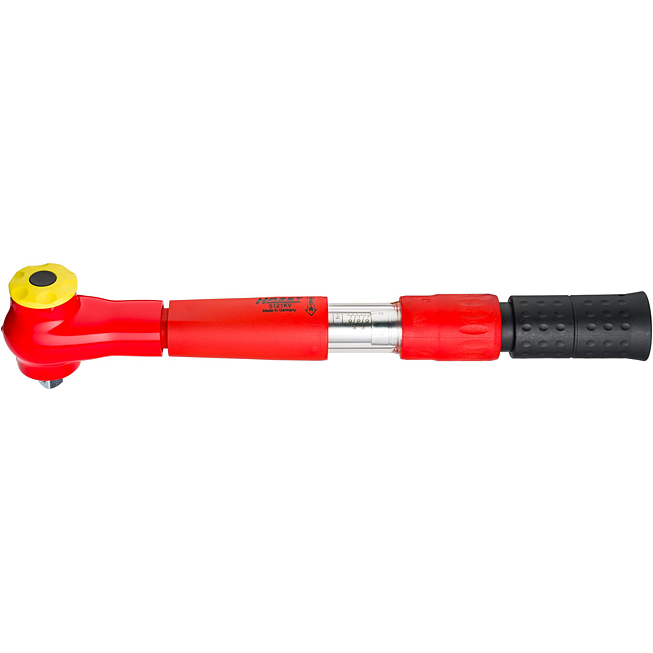

Drehmoment-Schlüssel schutzisoliert HAZET

5121KV 20-120 Nm

  • §1
  • Demontage
  • Reparatur (im Bedarfsfall)
Mehr Details entdecken

  • Drucken

Preisanzeige nach Anmeldung

Länge




  • §1
  • Demontage
  • Reparatur (im Bedarfsfall)
  • Montage
  • Justierung
  • Kalibrierung
  • §1
  • Haptisch (Kurzwegauslösung)
  • Akustisch (Knickelement)
  • Rechts- / Linksauslösung durch Umsteck-Vierkant,
    dadurch Anziehen mit eingestelltem Drehmoment sowohl nach rechts als auch nach links innerhalb der angegebenen Toleranz
  • Geringes Gewicht für gute Handhabung und ermüdungsfreies Arbeiten

  • Produkt-Designmerkmale
  • Schlankes Design unter strenger Einhaltung der erforderlichen Isolierfaktoren (Materialstärke / Überlappungen)
  • Geschmeidige Übergänge an Schalt- und Bewegungsteilen mit ergonomischem Griffdesign und klarer Kalibriernut
  • Einheitliche Optik auch bei Verwendung weiterer Bauteile (z.B. rote isolierte Steckschlüsseleinsätze)
  • Farblich ansprechende Gestaltung des Gehäuses und Kopfes mit Signalfarben Rot / Gelb
  • Griff-Farbe in Schwarz zur farblichen Abgrenzung und gegen zu schnelle optische Verschmutzung
  • Vermeidung von überstehenden, störenden Teilen (z.B. Umschalthebel)
ACHTUNG:
Reparaturen dürfen nur durch das HAZET Service-Center ausgeführt werden, da nachfolgend eine 10.000 V Stückprüfung nach IEC 60900 erfolgen muss
  • DIN EN ISO 6789-2:2017, DIN 3120, ISO 1174-1, IEC 60900:2018
  • Made In Germany
  • Abtrieb: Vierkant massiv 12,5 mm (1/2 Zoll)
  • Abmessungen / Länge: 420 mm
  • Nm min-max: 20 – 120 Nm
  • Toleranz: 4 %
  • Skaleneinteilung (Nm): 1 Nm
  • Wirklänge des Drehmoment-Schlüssels min.-max. l1 mm: 345.00 – 331.00 Nm
  • Betätigungskraft min.-max. kg: 6.0 – 37.4 kg
  • Anzahl Zähne: 32 (Betätigungswinkel 11.25°)
  • Kein Zurückdrehen mehr: bei den HAZET Drehmoment-Schlüsseln der 5000er- und 6000er-Baureihe wurde in Langzeit-Dauertests nachgewiesen, dass ein Zurückdrehen auf den kleinsten Skalenwert nicht erforderlich ist

Technische Daten

AbtriebVierkant massiv 12,5 mm (1/2 Zoll)
Anzahl Zähne32 Zähne
Betätigungskraft max. kg37.4 kg
Betätigungskraft min. kg6.0 kg
Drehmoment min Nm20 Nm
Gewicht kg1,47
Hersteller-Art.-Nr.:5121KV
Länge420 mm
NormDIN EN ISO 6789-2:2017DIN 3120ISO 1174-1IEC 60900:2018
Skaleneinteilung (Nm)1 Nm
Toleranz4
EAN4000896233397
